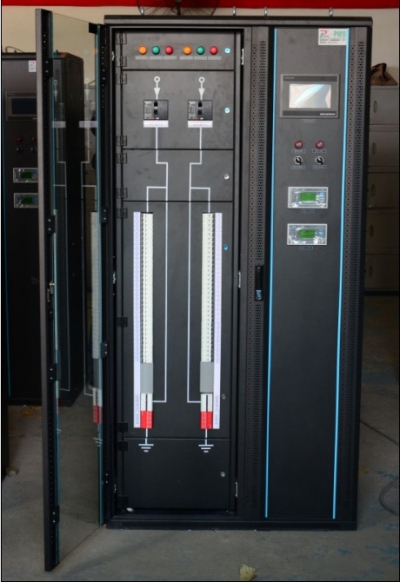

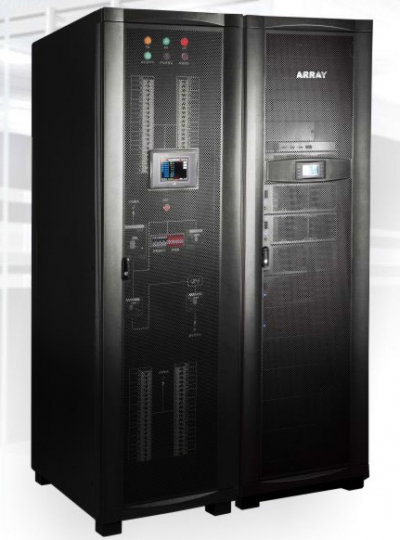

精密配电柜

针对数据中心机房能源末端,综合采集所有能源数据的配电柜。为终端能源监测系统提供高精度测量数据,通过显示单元,实时反映电能质量数据。并通过数字通讯上载至后台环境控制系统。以达到对整个配电系统的实时监控和运行质量的有效管理。帮助用户优化网络数据中心,加强能耗管理,提高服务器机架运行效率,实现全方位绿色IDC提供可靠保障。其主要用于电信、金融、政府及IT等IDC数据中心或工业企业等重要客户,为网络服务器等重要设备提供电力分配,配电回路保护,计量,管理于计算机接地等服务,用于供电可靠性要求高不间断供电领域。
型号:GF3000
品牌:荣富科技
类别:机房供电系统
    • 精密配电柜
    • 精密配电柜
    • 精密配电柜
    • 精密配电柜

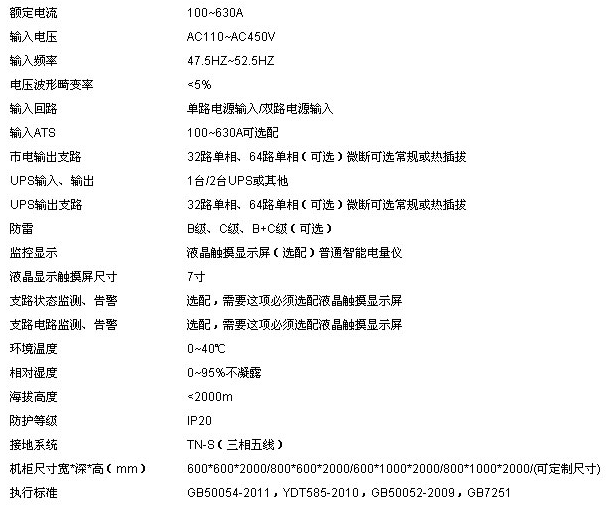

    产品特性 | 技术规格 | 应用领域

    功能及解决方案

     配电柜的总输入电压、电流、频率、功率、电量监测 ;

      配电柜各路电压、电流、频率、功率、电量监测;

    各开关的开关状态检测 ;

    预设置各路负载容量报警,过载报警,超压报警;

    具有声光报警和远程监控接口 ;

    7寸全彩屏显示和管理谐波含量、能源管理、历史趋势、负荷曲线;

    防浪涌、防雷击 (可选);过流保护。

    (1)智能配电柜能够采集更多的电气数据

    除了和普通配电柜类似,通过电量仪表,采集总配电回路的电压、电流以外,智能配电柜还能采集诸如谐波等电气质量数据、配电柜分回路的通断状态和电流状态、接地和防雷设备状况等数据。以上数据的采集,除了普通电量仪表和主要电压、电流互感器外,还需要增加更多传感器、变送器设备,用于数据的采集。

    当前智能配电柜采集的数据通常有进线的电压,电流,谐波,分回路的通断状态,分回路的电流,接地和防雷设备状况,有的还需增加采集配电柜内的温度,收集配电柜的故障预警信息。采集数据的显示可以通过电量仪表和专用显示屏进行本地显示,也可通过RS485和以太网接口远程发送到监控系统。

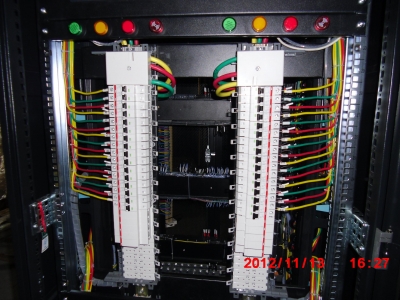

    (2)智能配电柜应具有方便的分回路维护功能

    由于很多数据中心要求IT设备7×24小时运行,因此对智能配电柜提出了特殊的维护要求,如在维修更换微型断路器时,不能断开上游的进线断路器,避免影响并联在汇流排上的其他回路,即要求智能配电柜采用的电气元器件能够支持热维护。当前市场上可采用的方法有使用特制的汇流铜排,也有采用普通汇流铜排,在普通微断上增加热插拔底座的方式解决,多家电气元件厂商都有提供这一类的解决方案。

    (3)智能配电柜需要能够治理和降低负载带来的谐波电流

    由于IT设备都是感性负载,给上游配电系统带来了大量的谐波*,这些谐波影响到数据中心配电系统的稳定运行和电气设备的使用寿命。因此智能配电柜需要增加具有能够治理和降低IT设备带来谐波的功能。

    智能配电柜采用的谐波治理方式,多是在配电线路中串联隔离变压器。在增加隔离变压器后,显著降低IT负载对电网带来的共模杂信的。

    (4)智能配电柜能够保持零地电压,以符合IT设备对零地电压差的要求

    在数据中心机房,零地电压差过高,会给机房IT设备的运行带来很多莫名故障。国标GB/T50174-2008对机房配电的零地电压提出了要求,因此需要在智能配电柜端采取措施。

    为了降低IT设备的零地电压差,在智能配电柜的安装上,通常采用在隔离变压器端进行再次接地,将IT设备三相不平衡导致的中性线电流导入大地。

    (5)智能配电柜能够方便地调整三相电流的平衡

    很多IT设备为单相用电,会引起三相电流不平衡,为充分利用能源,降低电能的浪费,管理人员需要经常调整三相电流的平衡。智能配电柜如能提供方便调整三相电流平衡的功能,则可有效提高维护效率。

    目前一些厂商推出的微型断路器产品,能结合汇流铜排方案,通过拨片方式方便的调整三相的平衡。但如果配电柜采用普通的微型断路器,则需要在接入IT设备的同时选择合适的相位,一旦接入IT负载后再进行调整,就会对负载运行产生影响。

    (6)智能配电柜需要安装防雷装置

    为了保护IT设备,智能配电柜都安装有防雷装置。根据IEEE1100规范,认为普通防雷设备的防护等级不能完全保障泄放大电流的感应雷电,建议采用瞬时突峰抑制(TVSS)设备,这些设备都采用和微断并联的方式接入。

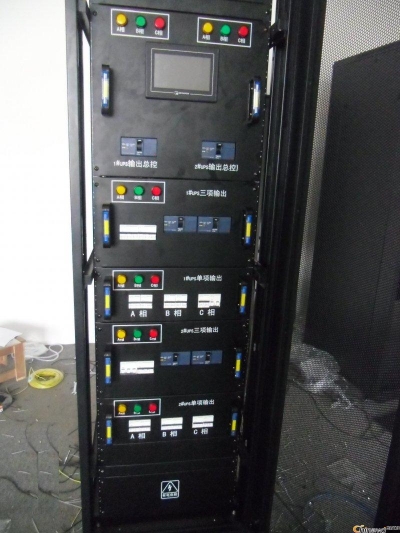

    (7)智能配电柜需拥有较全面的本地显示屏,并能对设备故障进行预警

    很多智能配电柜拥有本地显示功能,采用触摸屏或按钮方式查询采集到的数据,有的还具有一定的智能功能,可按设定的规则,对数据进行分析,发现异常及时进行声光报警。智能配电柜能提供设备故障的预警信号,能够提高管理的效率。在显示采集的数据以外,目前也有厂商将配电柜线路图、故障日志信息也存放在智能配电柜的本地控制系统内,以便于用户维修时检查。

    以上是用户对智能配电柜产品进行的功能需求分析,但当前市场上的智能配电柜产品,并非象UPS产品一样,基本形成了标准化配置。而是厂商根据用户的需要,结合自身产品的特点,提供定制的配电柜。有一些产品提供以上介绍的某些功能,而另外一些产品提供了其他的功能。
